基带芯片、AP和射频芯片到底是什么？在手机里起什么作用？它们之间的交互是怎样进行的？

内容纲要

AP应用芯片和BP基带芯片的区别

传统的说法，一个手机包括很多部分，学一件东西，首先我们从简单入手，假设我所要了解的手机只有最基本的功能–打电话发短信，那么这个手机应该包括以下几个部分，①射频部分，②基带部分，③电源管理，④外设，⑤软件。

这里引出AP与BP的概念:

AP：Application Processor，即应用芯片
BP：Baseband Processor，即基带芯片

射频芯片和基带芯片集成在BP芯片上负责处理手机与外界信号通讯有别于AP AP芯片则负责处理手机内部数据像系统就是运行在AP芯片上

射频芯片负责射频收发、频率合成、功率放大；基带芯片负责信号处理和协议处理

射频芯片简单的说就是接收信号和发送信号。我们的手机接打电话和接收短信时主管与基站通信的部分。

我们的手机是数字手机，所以要处理的都是数字信号，而射频发射的都是模拟信号，所以这个有一个数模转换的过程，数模转换的部分可能被包含在基带芯片中也可能被包含在射频芯片中。

简单来说就是射频芯片负责发送接受信号基带芯片负责处理信号。

来源：https://www.zhihu.com/question/20860992/answer/117635665

基带、射频RF、应用芯片的区别

BP、RF、AP的区别

基带芯片=Baseband:（无线）信号接收和处理（注：不是802.11的WIFI的无线网络的信号）
AP = Application Processor = 应用处理器：一般都是Soc，主要用来跑app应用（包括软件的操作系统等）
RF = Radio Frequency = 射频芯片 = 无线电频率：射频发送和接收

可以总结为：

处理手机信号的：基带+RF
跑应用的：AP

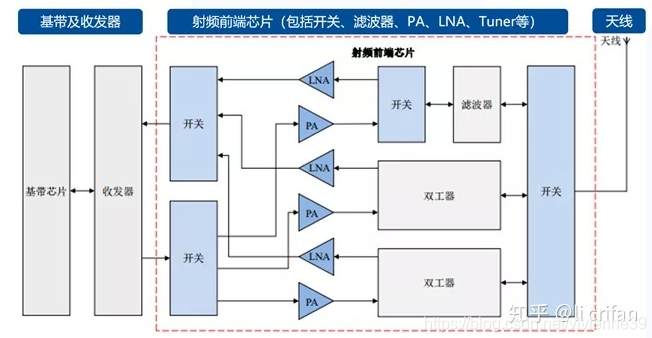

其中基带和RF之间的交互是：

手机的详细组成

手机
- 软件
  - 操作系统
- 硬件
  - 外部：屏幕、外壳、等
  - 内部：主板
    - 电源管理
    - AP=Application Processor=应用芯片=应用处理器=主CPU=主控芯片=SoC：用来跑（比如手机中的）app应用的。往往还集成其他硬件功能模块，包括：
      - WiFi芯片=802.11 b/g/n 相关芯片，连接你家里的无线路由器的(2.4G或5G的）WiFi网络上网
      - 蓝牙芯片=Bluetooth 4/5
      - NFC芯片
    - AF=Baseband Processor=基带芯片=射频套件：用来处理手机的(3G/4G/5G的GSM/CDMA/LTE/NR不同网络制式）无线信号，包含：
      - 射频=RF=Radio Frequency=无线电频率

        作用：

        射频发送和接收

        频率合成

        功率放大

        为何叫RF

        射频=射频技术

        最早应用：是Radio=广播 = 无线广播（FM/AM）

        你家以前收音机就是FM/AM

        现在延续之前叫法，把无线技术叫做射频=RF
      - 基带=Baseband

        作用：

        信号处理

        协议处理

        为何叫Baseband

        band：带宽，信号的带宽

        Base：band带宽的中心点是在0Hz

        所以称：base band=Baseband=基带=最基础的信号

        又称：未调制信号

        什么叫未调制？

        接收后即可通过发声元器件读取内容

        背景知识

        现代通信领域：基带信号通常都是指经过数字调制的，频谱中心点在0Hz的信号

        注意：没有明确的概念表明基带必须是模拟或者数字的，具体看实现机制

        调制：把需要传输的信号，通过一定的规则调制到载波上面让后通过无线收发器（RF Transceiver）发送出去的工程

        解调：相反的过程

        包含

        包括调制解调器

        但不止于调制解调器

        信道编解码

        信源编解码

        一些信令处理

来源：https://www.zhihu.com/question/20860992/answer/1035614311

手机中的RF射频芯片和基带芯片的区别和联系

疑问

我看到，射频、wifi、蓝牙是三种并列关系的通信协议。所以我理解射频芯片就是打电话用的，wifi芯片就是连wifi用的。

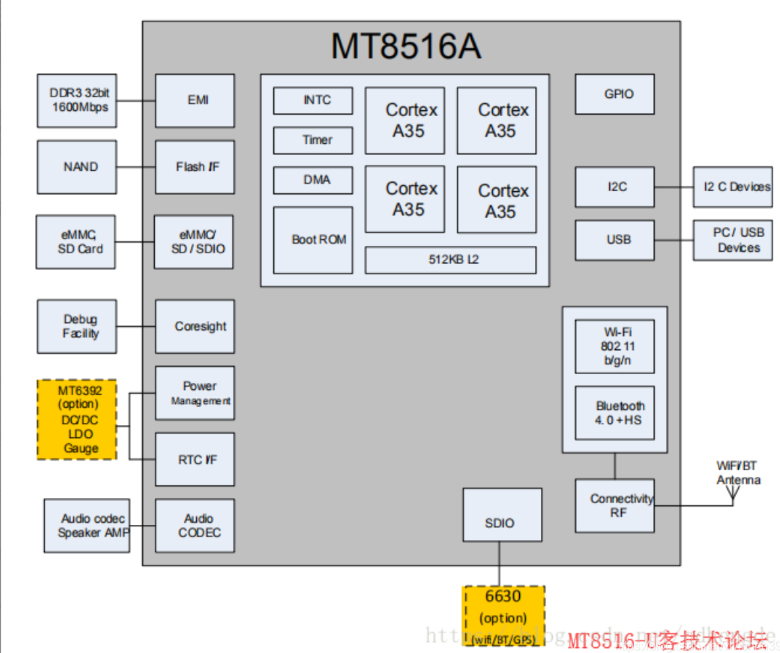

但是为什么主控芯片联发科8516上，既集成了wifi/蓝牙芯片，又有一个单独的“connectivity RF（射频）”？而且似乎wifi/蓝牙芯片是通过这个“connectivity RF”才和外面发生关系的，而这个“connectivity RF（射频）”外面又连接了wifi/蓝牙天线

射频芯片、基带芯片的学习资料

国内三大运营商网络制式

中国移动
- 2G网络制式：GSM
- 3G网络制式：TD-SCDMA
- 4G网络制式：TD-LTE
中国联通
- 2G网络制式：GSM
- 3G网络制式：WCDMA
- 4G网络制式：TD-LTE、FDD-LTE
中国电信
- 2G网络制式：CDMA
- 3G网络制式：CDMA2000
- 4G网络制式：FDD-LTE

关于问题的理解

个人的理解：

所以我理解射频芯片就是打电话用的，wifi芯片就是连wifi用的

—-我也是这么理解的

但是为什么主控芯片联发科8516上，既集成了wifi/蓝牙芯片，又有一个单独的“connectivity RF（射频）”？

—-本身wifi或蓝牙和RF就不冲突

而且似乎wifi/蓝牙芯片是通过这个“connectivity RF”才和外面发生关系的，而这个“connectivity RF（射频）”外面又连接了wifi/蓝牙天线

—-这个感觉像是此处联发科自己的特殊处理？不确定感觉是：

只是个无线信号的转换而已把 wifi或蓝牙（都是）无线信号转换到物理上的天线去收发信号而已
另外：感觉本身手机的中的RF （和相关基带）不在MT8516A上，MT8516A只是个SoC 不是 RF+基带

总结

手机
- 软件
  - 操作系统
- 硬件
  - 外部：屏幕、外壳、等
  - 内部：主板
    - 电源管理
    - AP=Application Processor=应用芯片=应用处理器=主CPU=主控芯片=SoC：用来跑（比如手机中的）app应用的。往往还集成其他硬件功能模块，包括：
      - WiFi芯片=802.11 b/g/n 相关芯片，连接你家里的无线路由器的(2.4G或5G的）WiFi网络上网
      - 蓝牙芯片=Bluetooth 4/5
      - NFC芯片
    - AF=Baseband Processor=基带芯片=射频套件：用来处理手机的(3G/4G/5G的GSM/CDMA/LTE/NR不同网络制式）无线信号，包含：
      - 射频=RF=Radio Frequency=无线电频率

        作用：

        射频发送和接收

        频率合成

        功率放大

        为何叫RF

        射频=射频技术

        最早应用：是Radio=广播 = 无线广播（FM/AM）

        你家以前收音机就是FM/AM

        现在延续之前叫法，把无线技术叫做射频=RF
      - 基带=Baseband

        作用：

        信号处理

        协议处理

        为何叫Baseband

        band：带宽，信号的带宽

        Base：band带宽的中心点是在0Hz

        所以称：base band=Baseband=基带=最基础的信号

        又称：未调制信号

        什么叫未调制？

        接收后即可通过发声元器件读取内容

        背景知识

        现代通信领域：基带信号通常都是指经过数字调制的，频谱中心点在0Hz的信号

        注意：没有明确的概念表明基带必须是模拟或者数字的，具体看实现机制

        调制：把需要传输的信号，通过一定的规则调制到载波上面让后通过无线收发器（RF Transceiver）发送出去的工程

        解调：相反的过程

        包含

        包括调制解调器

        但不止于调制解调器

        信道编解码

        信源编解码

        一些信令处理

市场行情

射频套件
概览
组成
- 基带芯片
- 射频前端=RF套片=前端RF套片
- PA=功率放大器
- 开关=SOI射频
- 滤波器
- 终端天线

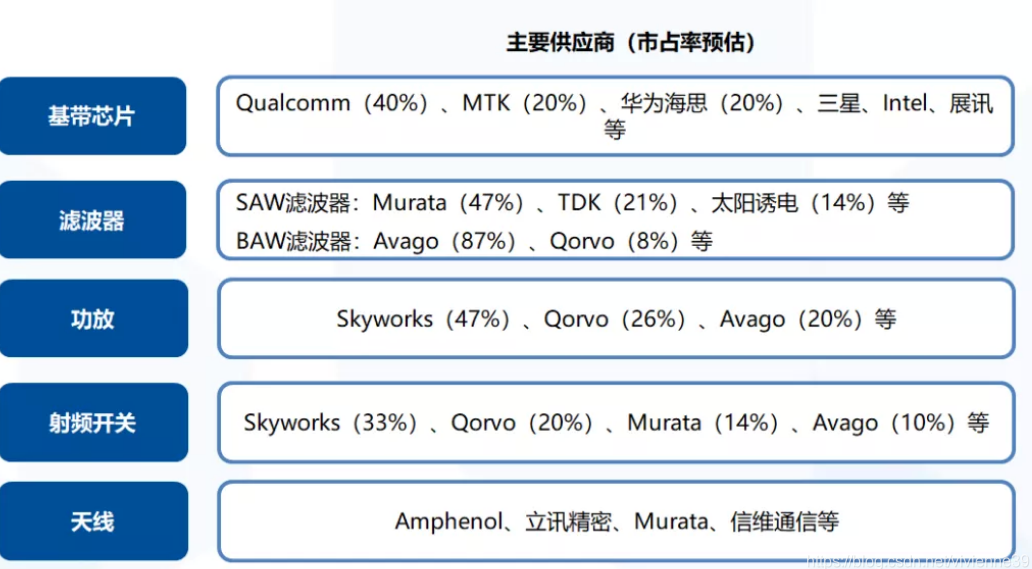

主要供应商

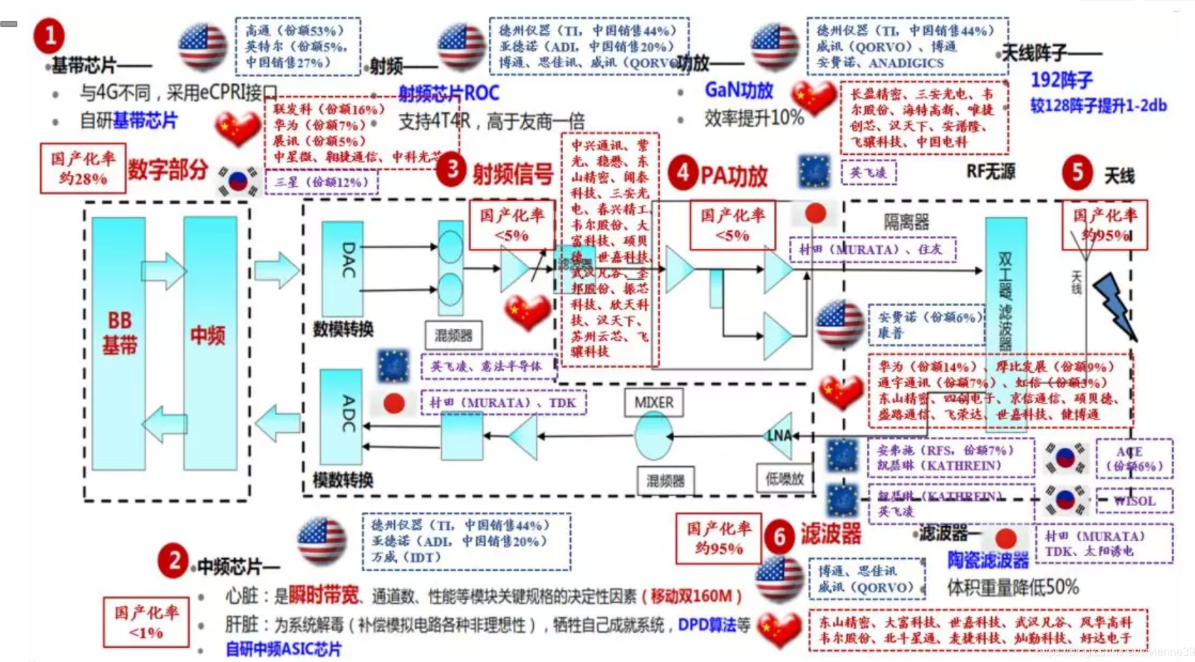

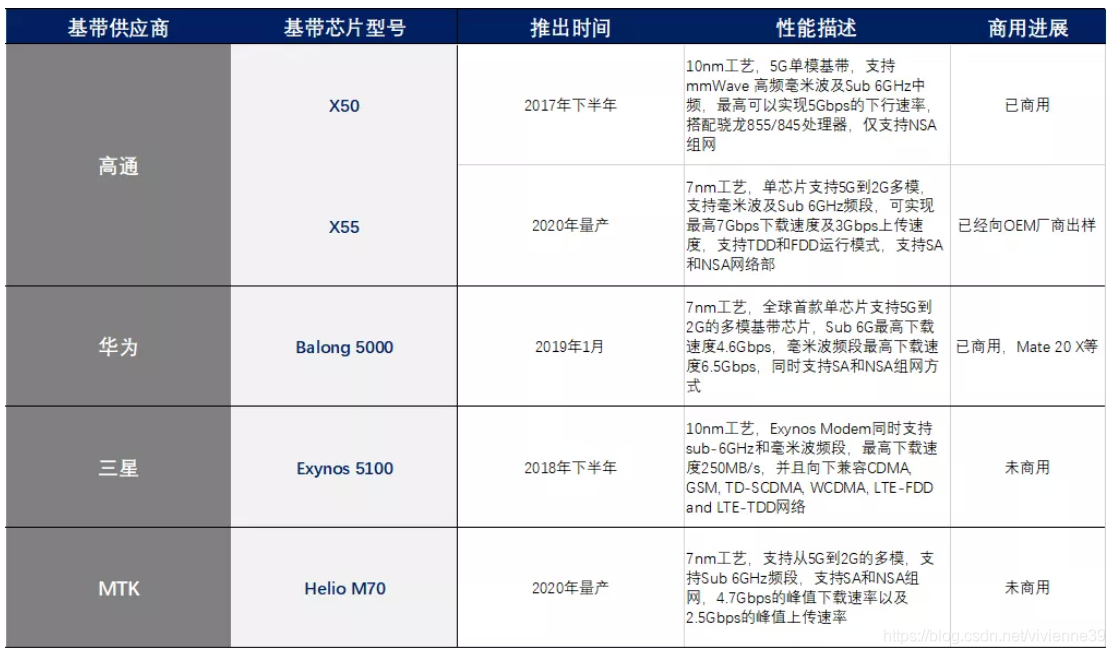

RF中的5G基带芯片

来源：手机中的RF射频芯片和基带芯片的区别和联系

什么是基带芯片？基带芯片有哪些公司

1 什么是基带芯片

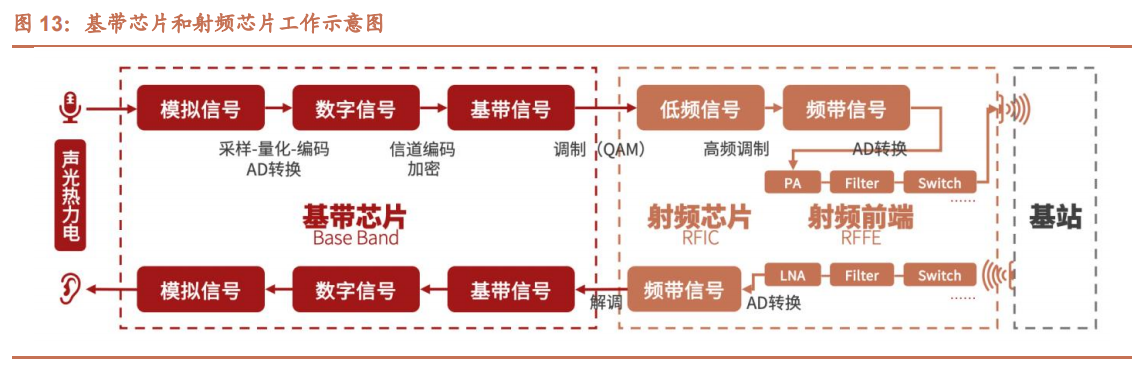

基带芯片是通信芯片一种，是各类终端和设备实现蜂窝移动通信的核心部件。基带芯片用来合成即将发射的基带信号或对接收到的基带信号进行解码，也就是说，发射时将语音、其他数据信号编码成用来发射的基带码;接收时将收到的基带码解码为语音或其他数据信号，完成通信终端的信息处理功能。简单的说就是通过对基带信号进行解码或合成后，再由射频芯片对信号进行频率调制和发射，来满足信号的工作频率要求。

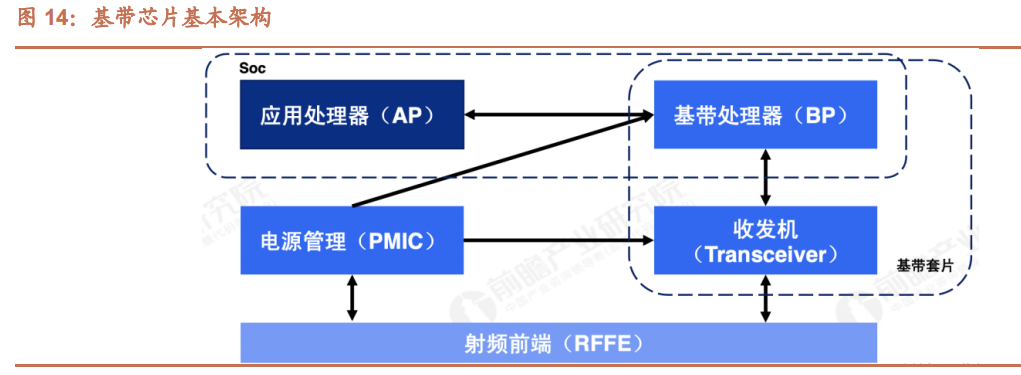

2 基带芯片结构

从结构来看，基带芯片主要由 CPU 处理器、信道编码器、数字信号处理器、调制解调器和接口模块五个部分组成。

(1)CPU处理器：控制和管理整个移动台，主要有定时控制、数字系统控制、射频控制、省电控制和人机接口控制等。若采用跳频，还应包括对跳频的控制。同时，CPU处理器完成GSM终端所有的软件功能。

(2)信道编码器：功能是完成业务信息和控制信息的信道编码、加密等，其中信道编码包括卷积编码、FIRE码、奇偶校验码、交织、突发脉冲格式化。

(3)数字信号处理器：功能是完成采用Viterbi算法的信道均衡和基于规则脉冲激励—长期预测技术(RPE-LPC)的语音编码/解码。

(4)调制/解调器：功能是完成GSM系统所要求的高斯最小移频键控(GMSK)调制/解调方式

(5)接口模块：主要有模拟接口、数字接口和人机接口三个子块:模拟接口包括语音输入/输出接口、射频控制接口。辅助接口包括电池电量、电池温度等模拟量的采集。数字接口包括系统接口、SIM卡接口、测试接口、EEPROM接口等

从分类来看，根据所支持的通信协议，通信芯片分为非蜂窝基带芯片和蜂窝基带芯片。非蜂窝基带芯片主要包括 WiFi、蓝牙等局域无线和 LoRa、Sigfox 等非授权广域无线通信芯片;蜂窝基带芯片则包括 2G/3G/4G 和 5G 等。不同类别芯片之间并非是完全的技术迭代或替代关系，而是适用于不同的应用场景。

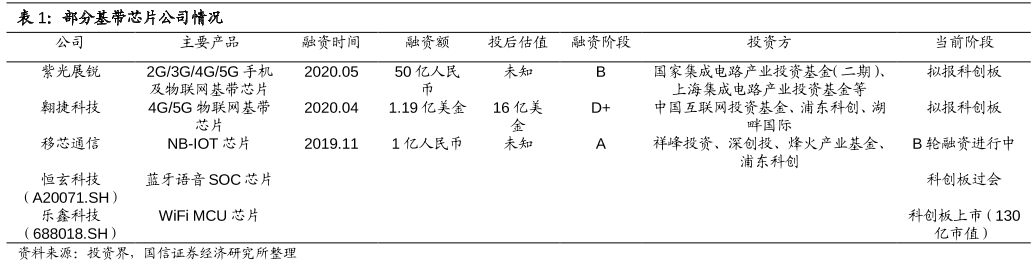

3 基带芯片有哪些公司

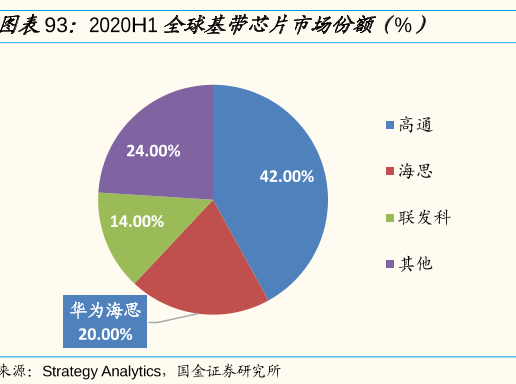

根据Statista的数据显示，2020 年全球基带芯片市场排名前三的公司分别是高通、海思半导体、联发科，在2020 年全球基带芯片的市场中，分别占据42%、20%、14%的市场份额，合计占据79%的市场份额。由此可见，基带芯片市场集中在少数的巨头手中。同时，Strategy Analytics 的分析数据显示，2020 年全球基带芯片总市场金额约为266亿美元。国内基带芯片公司主要有紫光展锐、翱捷科技、移芯通信、恒玄科技、乐鑫科技等
