电源引脚VDD、VSS、VDDA、VSSA、VREF+、VREF-、VBAT
内容纲要
总体电源框图
一、名词解释
名称 说明 备注
VCC 电路的供电正电压 一般表示模拟信号电源
GND 电路的供电负电压？ 表示模拟信号地
VDD 芯片的工作正电压 表示数字信号电源
VSS 芯片的工作负电压 表示数字电源地
VDDA 芯片的工作正电压(模拟)
VSSA 芯片的工作负电压(模拟)
VDDD 芯片的工作正电压(数字)
VSSD 芯片的工作负电压(数字)
VREF+ ADC基准参考电压(正)
VREF- ADC基准参考电压(负)
VBAT 电池或其他电源供电
VEE 负电压供电

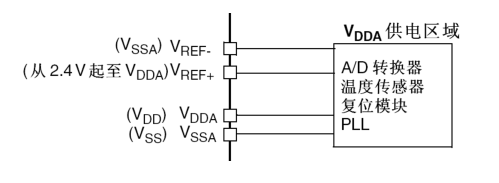

二、ADC独立供电
为了提高转换的精确度，ADC使用一个独立的电源供电，过滤和屏蔽来自印刷电路板上的毛刺干扰，ADC的电源引脚为VDDA，独立的电源地VSSA，如果有VREF- 引脚(根据封装而定)，它必须连接到VSSA，确保共地。

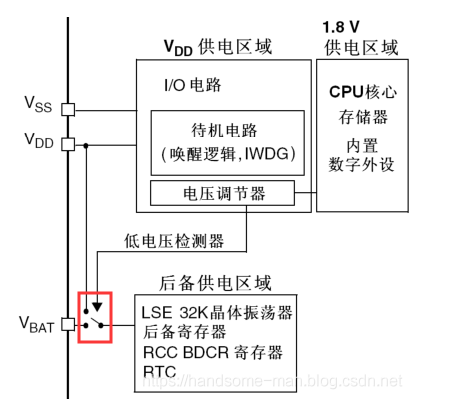

三、其他电源供电（电池）

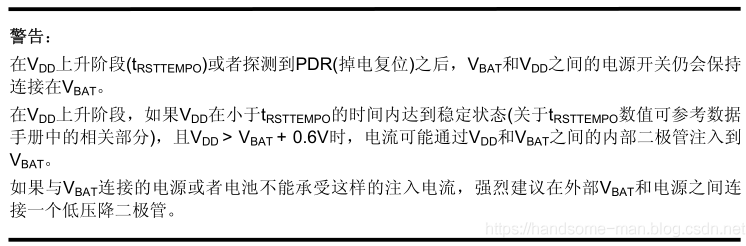

使用电池或其他电源连接到VBAT 脚上，当VDD 断电时，可以保存备份寄存器的内容和维持RTC的功能。
