PLC如何分类?

内容纲要

PLC产品种类繁多,其规格和性能也各不相同。对于PLC,通常根据其结构形式的不同、功能的差异和I/O点数的多少等进行大致分类。

1.按结构形式分类

根据PLC的结构形式,可将PLC分为整体式和模块式两类。

(1)整体式PLC

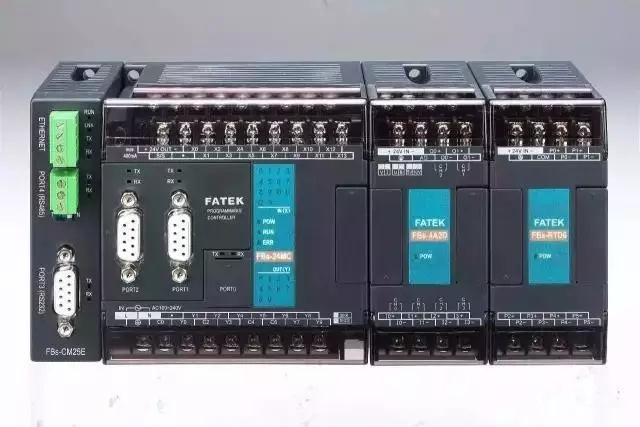

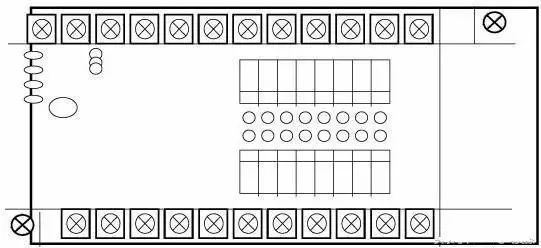

整体式PLC是将电源、CPU、I/O接口等部件都集中装在一个机箱内,如图所示。具有结构紧凑、体积小、价格低的特点。小型PLC一般采用这种整体式结构。整体式PLC由不同I/O点数的基本单元(又称主机)和扩展单元组成,基本单元内有CPU、I/O接口、与I/O扩展单元相连的扩展口以及与编程器或EPROM写入器相连的接口等;扩展单元内只有I/O和电源等,而没有CPU。基本单元和扩展单元之间一般用扁平电缆连接。整体式PLC一般还可配备特殊功能单元,如模拟量单元、位置控制单元等,使其功能得以扩展。

(2)模块式PLC

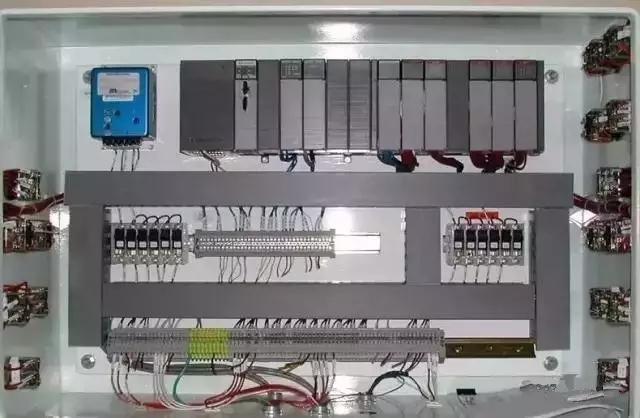

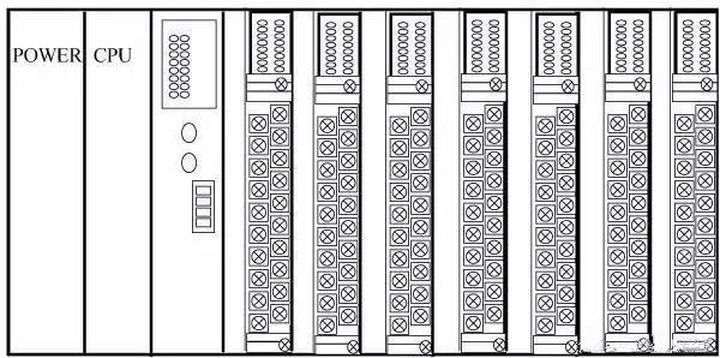

模块式PLC将PLC的各组成部分分别做成若干个单独的模块,如CPU模块、I/O模块、电源模块(有的含在CPU模块中)以及各种功能模块。模块式PLC由框架或基板和各种模块组成,模块装在框架或基板的插座上,如图所示。这种模块式PLC的特点是配置灵活,可根据需要选配不同规模的系统,而且装配方便,便于扩展和维修。大、中型PLC一般采用模块式结构。

还有一些PLC将整体式和模块式的特点结合起来,构成所谓的叠装式PLC。叠装式PLC的CPU、电源、I/O接口等也是各自独立的模块,但它们之间是靠电缆进行连接的,并且各模块可以一层层地叠装。这样,不但系统可以灵活配置,还可做得体积小巧。

2.按功能分类

根据PLC的功能不同,可将PLC分为低档、中档、高档三类。

(1)低档PLC

低档PLC具有逻辑运算、定时、计数、移位以及自诊断、监控等基本功能,还可有少量模拟量输入/输出、算术运算、数据传送和比较及通信等功能,主要用于逻辑控制、顺序控制或少量模拟量控制的单机控制系统。

(2)中档PLC

中档PLC除具有低档PLC的功能外,还具有较强的模拟量输入/输出、算术运算、数据传送和比较、数制转换、远程I/O、子程序及通信联网等功能;有些还可增设中断控制、PID控制等功能,适用于复杂的控制系统。

(3)高档PLC

高档PLC除具有中档PLC的功能外,还增加了带符号算术运算、矩阵运算、位逻辑运算、平方根运算及其他特殊功能函数的运算、制表及表格传送功能等。高档PLC具有更强的通信联网功能,可用于大规模过程控制或构成分布式网络控制系统,进而实现工厂自动化。

3.按I/O点数分类

根据PLC的I/O点数多少,可将PLC分为小型、中型和大型三类。

(1)小型PLC

小型PLC的I/O点数小于256,具有单CPU及8位或16位处理器,用户存储器容量为4KB以下。例如:

  • 三菱FX0S系列。

  • GE-I型,美国通用电气(GE)公司

  • TI100,美国德洲仪器公司

  • FF1F2,日本三菱电气公司

  • C20 C40,日本立石公司(欧姆龙)

  • S7-200,德国西门子公司

  • EX20 EX40,日本东芝公司

  • SR-20/21,中外合资无锡华光电子工业有限公司

(2)中型PLC

中型PLC的I/O点数在256~2048,具有双CPU,用户存储器容量为2~8KB。比如:

  • S7-300,德国西门子公司

  • SR-400中外合资无锡华光电子工业有限公司

  • SU-5SU-6,德国西门子公司

  • C-500,日本立石公司

  • GE-,GE公司

(3)大型PLC

大型PLC的I/O点数大于2048,具有多CPU及16位或32位处理器,用户存储器容量为8~16KB。

  • S7-400,德国西门子公司

  • GE-,GE公司

  • C-2000,立石公司

  • K3,三菱公司等

世界上,PLC产品可按地域分成三大流派,一个流派是美国产品,一个流派是欧洲产品,一个流派是日本产品。美国和欧洲的PLC技术是在相互隔离情况下独立研究开发的,因此美国和欧洲的PLC产品有明显的差异性。而日本的PLC技术是由美国引进的,对美国的PLC产品有一定的继承性,但日本的主推产品定位在小型PLC上。美国和欧洲以大中型PLC而闻名,而日本则以小型PLC著称。

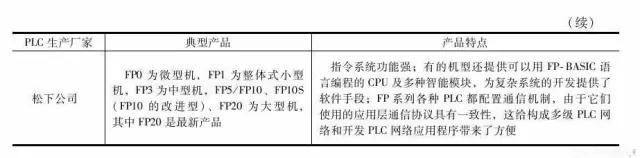

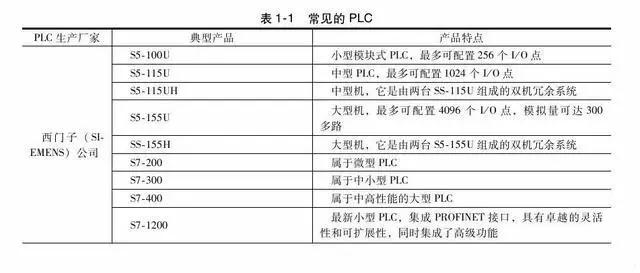

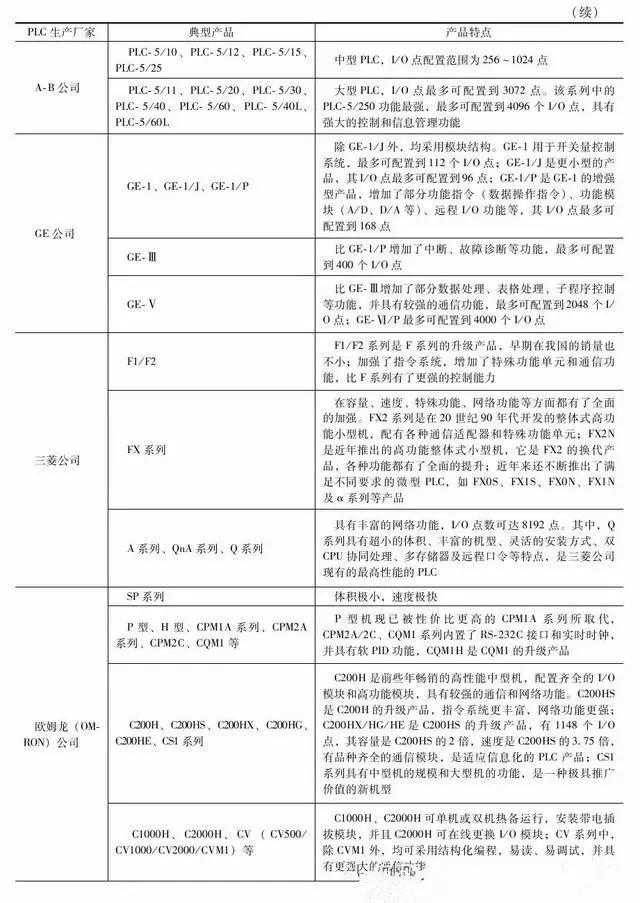

常见的PLC如表所示。
