TDD、FDD的区别是什么?

内容纲要

大家都知道,LTE通常分为FDD LTETDD LTE

提起TDD,稍微懂一点通信的同学,一定会想到中国移动。

是的,一直以来,中国移动就是TD/TDD的代名词。因为从3G时代开始,中国移动就沾上了TD,使用的是TD-SCDMA这个通信标准。

到了4G时代,中国移动可以说是“命里带T”,被工信部“光荣”授予了TDD LTE牌照。

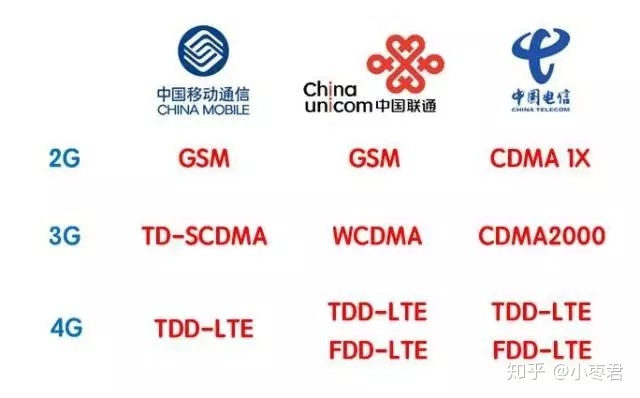

而中国联通和中国电信,3G时代分别用的WCDMA和CDMA2000技术,到了4G时代,携手走向FDD LTE(虽然名义上也有TDD)。

那么,问题来了,为什么大家提到TD的时候,总有谈虎色变、一脸嫌弃?为什么中国移动搞TD-SCDMA和TDD LTE,总是让人觉得掉进大坑?

难道TDD就是不如FDD吗?它们之间,到底有什么区别呢?

今天,小枣君就给大家解释一下这个问题。

FDD和TDD,分别是什么?

其实,FDD和TDD,从本身字面上来说,只是代表了两种不同的双工方式:

TDD,时分双工(Time Division Duplexing)

FDD,频分双工(Frequency Division Duplexing)

什么叫“双工”?

我和你通信,像广播一样,只能我说你听,是单工;像对讲机一样,同一时间只能一方说,另一方听,就是半双工;如果双方可以同时说和听,就是全双工。

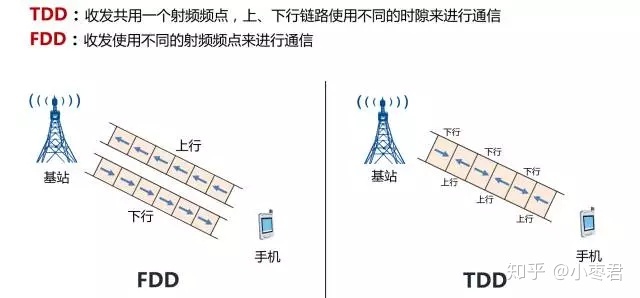

TDD和FDD的区别,通过下面的图就能看出来:

注意箭头的方向

举个例子,它们俩就像双车道和单车道。

  • FDD:双车道,一个车道只能走一个方向,双向互不干扰。

  • TDD:单车道,不同时间允许走不同的方向。

所以,给FDD分配频段,一般都是成对分配——给一个频段发送,另外再给一个频段接收。 而TDD呢?只会给一个频段。

那么,是不是TDD就节约频段资源啦?别急,待会我再告诉大家。

虽然看上去TDD和FDD区别很大,但是从整个系统来说,FDD LTE和TDD LTE的区别很小

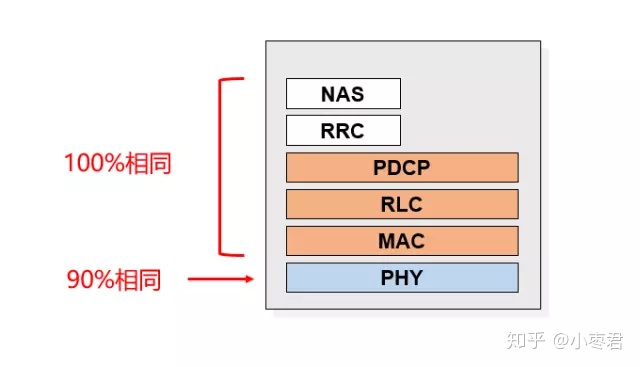

核心网完全一样,无线接口协议上,两者绝大部分都是相同的:

TDD和FDD,区别就在于物理层(physical layer,PHY)

什么是帧?

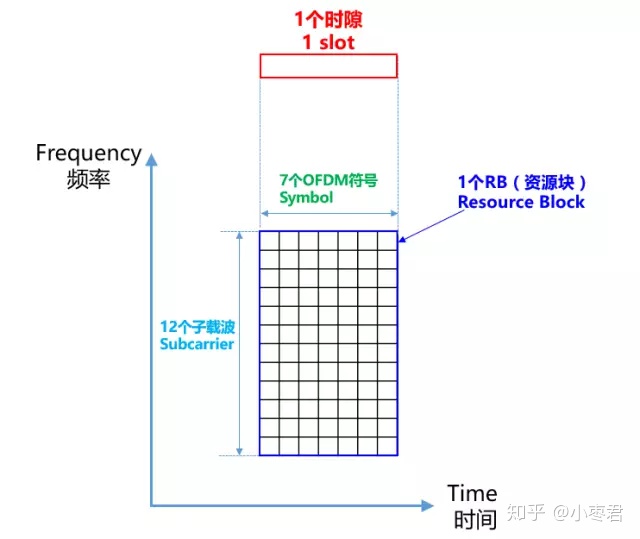

在之前小枣君的文章里,我提到过RB(资源块),也提到了“时隙”

它们都是移动通信物理层的关键概念,是组成通信资源的基本单位。

时隙再往上,就是帧了。

简单理解,帧也是数据传输的载体单位,就是上节课所说的“豆腐块”。

LTE共支持两种无线帧结构:

  • Frame structure type 1 (适用于FDD)

  • Frame structure type 2 (适用于TDD)

为了方便理解,我们就叫FDD帧结构TDD帧结构吧。

请拿手机的童鞋旋转90°。电脑前的童鞋,只能向右歪头90°了。。。

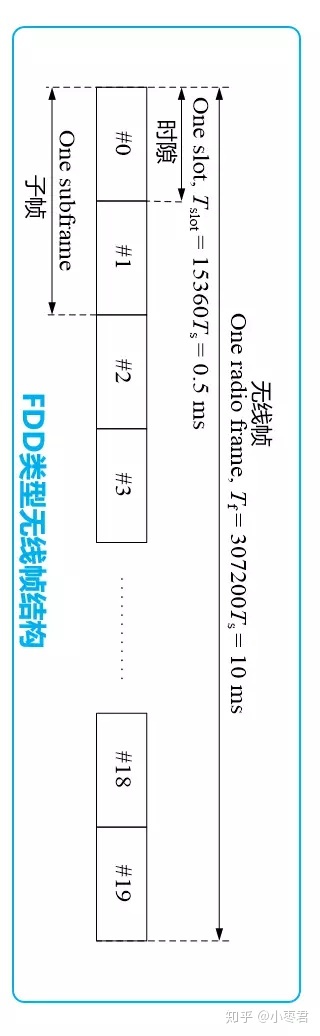

这就是一个FDD帧结构的样子。

无线帧,也叫无线系统帧,它的长度是10ms。

为什么无线帧的长度是10ms?

这就需要一点大学“信号与系统”方面的知识了。

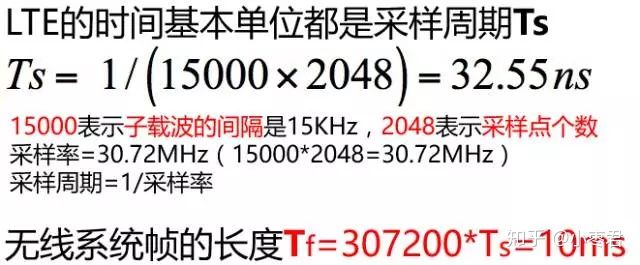

它是这么得出来的:

晕了没?

没关系,请记住,一个无线帧是10ms,就OK了。

一个无线帧,包括10个子帧。每个子帧,包括2个时隙。

1 slot(时隙)= 0.5 ms

1 subframe(子帧) = 1 ms

1 frame(无线帧) = 10ms

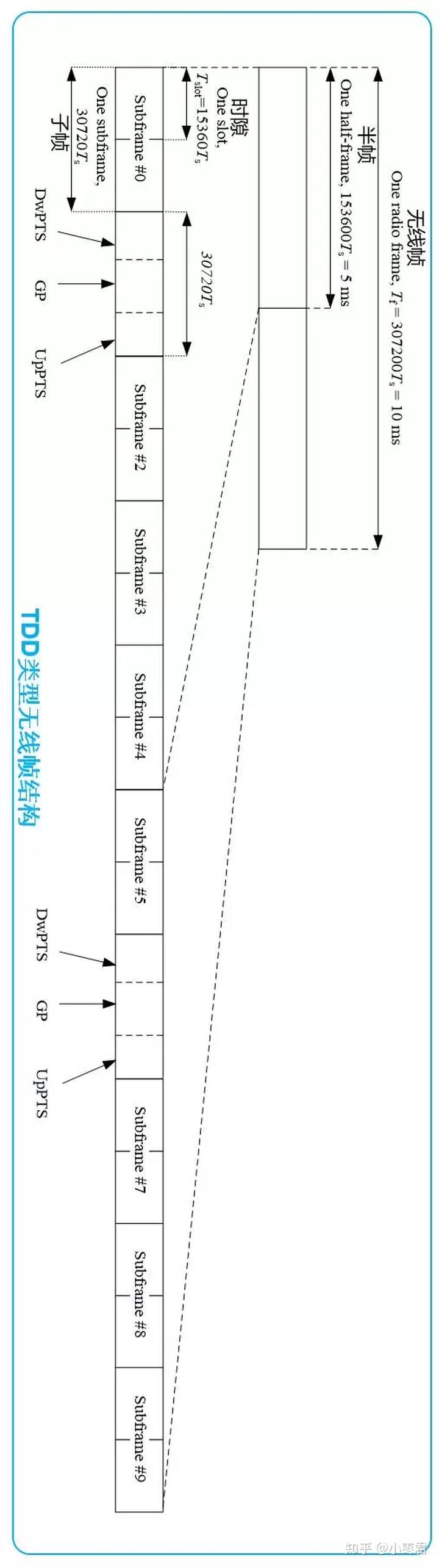

现在,我们再来看TDD帧结构。

请大家继续翻转手机90°,or 向右歪头90°。

大家发现,TDD帧结构比FDD帧结构复杂,是不?

确实如此。。。

TDD帧结构里面,除了无线帧和子帧之外,中间还有一个“半帧”

一个无线帧,包括2个半帧。每个半帧,包括5个子帧。

1 slot(时隙)= 0.5 ms

1 subframe(子帧) = 1 ms

1 half-frame(半帧)= 5 ms

1 frame(无线帧) = 10ms

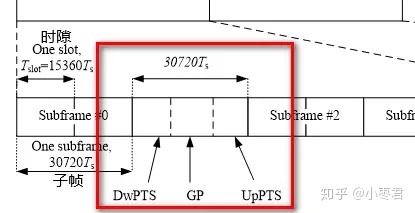

大家一定发现了,1号6号子帧与其它子帧不太一样啊。。。

DwPTS、GP、UpPTS,这3个家伙是什么鬼?

是的,1号和6号子帧,叫做特殊子帧

特殊子帧里面包括3个特殊时隙

  • DwPTS : Downlink Pilot Time Slot 下行导频时隙

  • GP : Guard Period 保护间隔

  • UpPTS : Uplink Pilot Time Slot 上行导频时隙

大家知道,TDD在一条马路上来回开车,当然会存在控制和调度问题。

为了节省网络开销,TD-LTE允许利用特殊时隙DwPTS和UpPTS传输系统控制信息。

GP用于上行和下行的隔离。小区半径越大,GP就应该越大。

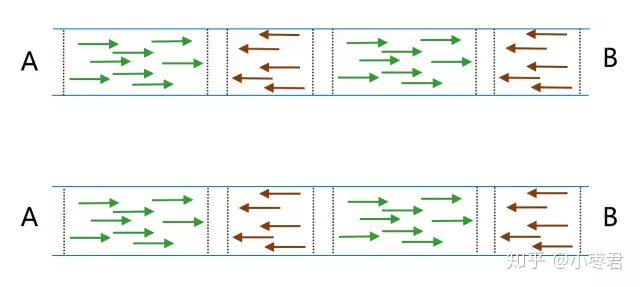

其实,大家都应该能够理解,对于同一个车道,会存在不同的运输场景:

  • A到B的车多(不对称)

  • B到A的车多(不对称)

  • A到B和B到A的车一样多(对称)

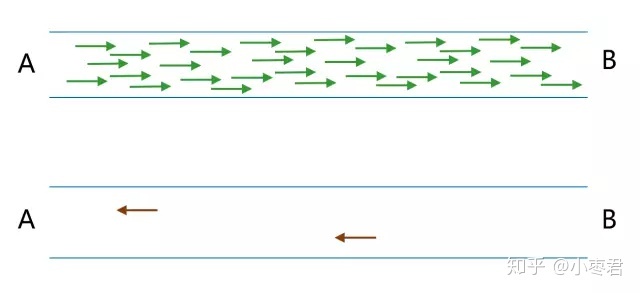

如果你是FDD,那么,遇到上下行车辆不均衡的情况,就会出现资源浪费:

搞TDD,虽然会带来一些管理上的开销,但总体上还是提高了资源的利用率。

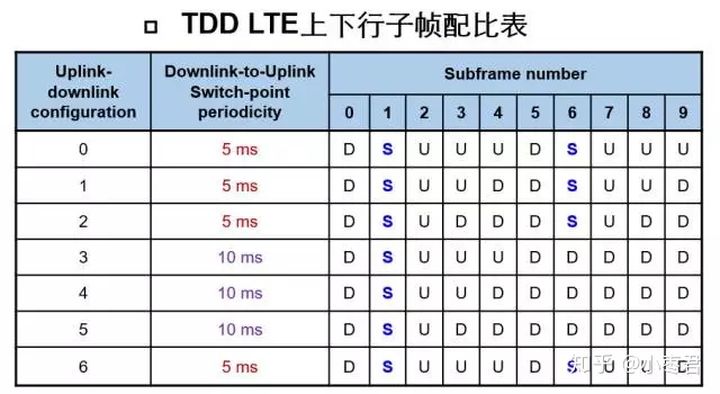

在TDD帧结构里面,就根据不同的场景,定制化设计了不同的时隙配比方式

D : Downlink subframe 下行子帧

U : Uplink subframe 上行子帧

S : Special subframe 特殊子帧

那个5ms10ms是什么意思呢? 代表转换周期。

  • 转换周期为5ms,表示每5ms就有一个特殊时隙。每10ms有两个上下行转换点。适合时延要求高的场景

  • 转换周期为10ms,表示每10ms就有一个特殊时隙。对时延的保证略差。但是系统损失的容量较小

鱼与熊掌,不可兼得啦。

综上所述,TDD相对于FDD,有哪些优势呢?

优势如下:

  • 能够灵活配置频率,使用FDD不易使用的零散频段;

  • 可以通过调整上下行时隙转换点,灵活支持非对称业务;

  • 具有上下行信道一致性,基站的接收和发送可以共用部分射频单元,降低了设备成本;

  • 接收上下行数据时,不需要收发隔离器,只需要一个开关即可,降低了设备的复杂度。

缺点也很明显:

  • TDD系统上行链路发射功率的时间比FDD短,因此TDD基站的覆盖范围明显小于FDD基站;

  • TDD系统收发信道同频,无法进行干扰隔离,系统内和系统间存在干扰;

  • 为了避免与其他无线系统之间的干扰,TDD需要预留较大的保护带,影响了整体频谱利用效率;

  • 因为高速运动下信道变化快,TDD分时系统导致手机报告的信道消息有所延迟,所以TDD系统在高速场景下不如FDD。

总而言之,大家不要对TD-LTE抱有偏见,TDD在很多应用场景下,还是有它的优势滴。如果TDD和FDD融合组网,那也是一个很不错的选择哟!

哦,对了,差点忘记TD-SCDMA了。

不过,忘了也没关系。我倒是建议大家忘掉它。据了解,中国移动已经把这个TD-SCDMA退网退得差不多了。。。

如果大家一定要记住它,那么,只需要记住一点就够了——TDD LTE和FDD LTE之间的差距,比3G时代TD-SCDMA和WCDMA之间的差距,小得多。毫无疑问,TD-SCDMA是一个很“不OK”的技术标准。

好啦!今天就介绍到这里哈! 感谢大家的观看!
